Comtrend VR-3026e - jak na externí WiFi anténu a zvýšit tak dosah signálu
Jednoduchá úprava wifi routeru pro připojení externí WiFi antény pro zvýšení dosahu signálu
Od května roku 2011 Telefonica O2 začla oficiálně nabízet pro veřejnost internet skrze technologii VDSL (nadstavbu technologie ADSL). Pro ty, kteří by rádi navýšili rychlost svého internetu si museli k nové technologii pořídit i zcela nový VDSL modem. Telefonica O2 proto nabízí dva modemy podporující VDSL technologii (zpětně kompatibilní s ADSL) a to Comtrend VR-3026e a Huawei HG622u.
Modemy
Zde jsou krátké informace o dostupných VDSL modemech, se kterými se tedy můžete běžně setkat (bereme v potaz nabídku Telefonica O2).
Comtrend VR-3026e
Comtrend VR-3026e nabízí celkem poměrně slušné vybavení, standarně 4 ethernetové porty (10/100 MB/s), interní WiFi anténu s podporou standardu B/G/N (rychlost přenosu reálně až 74MB/s). Podporuje IPv4 i IPv6. V administraci nabízí služby jako NAT, směrování portů, DMZ, firewall, atp... není nutno dále představovat.
Kompletní parametry naleznete na stránkách http://www.o2.cz/osobni/techzona-modemy-pro-adsl-vdsl/comtrend-vr-3026e.html?tab=techinfo
Nevýhodou tohoto zařízení je například to, že nepodporuje IP Loopback - podrobnosti na http://cs.wikipedia.org/wiki/Loopback - tzn. pokud máte na síťi například server nebo další síťové služby, budete mít pravděpodobně z lokální sítě trochu problémy ohledně směrování datového toku či vzájemné síťové komunikace. Další nevýhodou je právě zmíněná interní WiFi anténa která brání vyzařování signálu lépe než klasická externí WiFi anténa. Interní WiFi anténa je pouze malá destička (cca 2x1cm) ke které je připájený anténní kablík. Tato anténa má nepochybně téměř minimální zisk oproti externí všesměrové (interiérové).
Jelikož dosah WiFi antény modemu Comtrend VR-3026e mě docela omezoval, rozhodl jsem se, že se na interní anténu podívám o něco blíže a zkusím jí nějak vylepšit.
Aktualizováno 31.12.2012: až se podíváte na obrázky co jsem nafotil níže, zkuste srovnat podobnost tohoto modemu se zařízením uvedeným na oficiálních stránkách Comtrendu. To je ale podobnost že? Dalo by se říct (já bych za to dal asi i ruku do ohně), že náš VR-3026e je absolutně "okleštěná" verze modemu Comtrend CT-5374. Těžko spekulovat, že náklady O2 na pořízení těchto "plnohodnotných" modemů by byly asi natolik veliké, že nám Comtrend udělal zakázkově slabý odvárek :)
Comtrend VR-3026e V2
Aktualizováno 12.5.2013: O2 ukončilo prodej původního modemu Comtrend bez externích WiFi antén a nyní nově od května nabízí k ADSL/VDSL internetu novou verzi Comtrend VR-3026e V2 (http://www.o2.cz/osobni/modemy-a-data/comtrend-vr-3026e.html. Tato verze má již dvě plnohodnotné WiFi antény, takže se předpokládá, že problémy s WiFi dosahem budou eliminovány. :)
Pokud máte možnost porovnání nebo nějakého testu, podělte se s námi o Vaše výsledky. Děkujeme :)
Huawei HG622u
Kompletní parametry naleznete na stránkách http://www.o2.cz/osobni/techzona-modemy-pro-adsl-vdsl/huawei-echolife-hg622u.html?tab=techinfo
Jaké jsou možné varianty úprav?
Aktualizováno 19.2.2012: úpravu modemu lze provést několika možnými způsoby. Můžete si zvolit na základě rychlosti úpravy nebo dalšího zkoumání zařízení... Například:
- Zjednodušená montáž bočnice modemu a připojení konektoru pro externí anténu
- Kompletní rozebrání modemu a připojení konektoru pro externí anténu
- Kompletní rozebrání modemu a připojení produlužovacího kabelu zakončeným konektorem pro externí anténu
První varianta je zaměřená na ušetření času rozebíráním celého zařízení - stačí jen bezpečně vyjmout bočnici. Druhá varianta poskytuje kompletní rozborku zařízení, dochází k rozebrání celého modemu do "posledního kusu". Třetí varianta vychází z druhé varianty, avšak na desku plošných spojů se připájí místo původního kablíku prodlužovací kablík zakončený konektorem k připojení externí antény. Třetí varianta je vhodná pro případ, kdy chcete anténu umístit na nějaké "vhodnější" místo.
O tom "jak na to" se dočtete v následující kapitole.
Nový upgrade firmware modemu Comtrend VR-3026e
Aktualizováno 16.8.2012: Dodavatel modemu uvolnil první oficiální firmware, který opravuje některé nedostatky modemu Comtrend VR-3026e. DOPORUČUJI PROVÉST UPGRADE FIRMWARU! Sám jsem upgrade provedl a mám několik poznatků, se kterými bych se rád podělil. Pokud chcete provést upgrade firmwaru, proveďte nejprve zálohu nastavení modemu. Bohužel musím říct, že záloha je Vám beztak k ničemu, jelikož s novým firmwarem nelze importovat nastavení zpět. Jelikož mě to dost naštvalo (díky konfiguraci wifi, pravidel, přesměrování atp...) tak jsem musel vše nastavit znovu. Zálohovaný soubor obsahuje XML strukturu, ze které jste schopni vyčíst detailní nastavení a uvedené hodnoty přepsat.
Firmware (označení G641-406TO2A-C05_R02.B2pvC035l.d24_2012-06-22) rozšiřuje podporu protokolu IPv6, vylepšuje IP Loopback (konečně funguje), došlo k úpravě nastavení rozšířených možností WiFi atp. (později blíže rozepíšu).
Aktualizováno 2.1.2012: - v prosinci roku 2012 byla oficiálně vydána nová (téměř druhá, pokud vím) verze opravného firmwaru s typovým označením 236868_729050_VR_3028e_CFE_A641_406TO2_C03_R02 (neboli: A641-406TO2-C03_R02.B2pvC035l.d24_2012-10-12) - kterou si můžete stáhnout přímo ze stránek O2 (odkaz ke stažení je v tomto článku níže).
Když se přihlásíte do administrace modemu, na úvodní stránce Vaší současnou verzi a sestavení instalovaného firmwaru lehce identifikujete v horní části přehledu. Poté na stránce Management > Update software > vyberte stažený *.bin soubor s firmwarem, nahrajte, vyčkejte na dokončení, restartujte a aktualizace by měla být dokončená.
Aktuální (výše uvedenou) verzi firmwaru si můžete stáhnout z oficiálních stránek O2.
Nyní k samotnému rozebrání modemu...
Jak rozebrat Comtrend VR-3026e
Pokud máte v plánu upgrade standardní WiFi antény modemu Comtrend VR-3026e, jste na tom správném místě a můžete číst dále.
Nyní se podíváme jak se dostat do modemu Comtrend VR-3026e a jak ho šetrně rozebrat.
Co na to budeme potřebovat?
- Čas, cca 1 hodina + zručnost
- Sada šroubováků (placaté i křížové)
- Malé kleštičky + případně štípačky
- Krimplovací konektor SMA (reverzní), s maticí (např. do panelu)
- Pájku (trafopájku - "pistolku" nedoporučuji vzhledem k choulostivým součástkám)
- Multimetr (jen na případné proměření kabelu)
- Vrtačku na díru do bočnice (dle velikosti SMA konektoru, 6mm)
- Alespoň základní znalosti z eletrotechniky
- Standardní šroubovací externí WiFi anténu (interiérovou)
Jak rozebrat šasi
Upozornění, než začnete s montáží, přečtěte si ve vlastním zájmu prosím text na konci této stránky s nadpisem "UPOZORNĚNÍ". Můžete tak předejít zbytečným nedorozuměním a fatálním chybám!
POZOR: Nový tip na zjednodušení montáže a úpravy modemu - 19.2.2012 (tip od pana Pavla Ž.) - v případě, pokud se nechcete pouštět do kompletního rozebrání celého modemu (návod jak modem kompletně rozebrat naleznete hned v příštím odstavci), můžete použít zjednodušenou formu úpravy - a to pouze vyjmutím pravé oválné bočnice (tam, kde se nachází tlačítko "reset"). Konkrétní postup jak rozebrat bočnici modemu se dočtete v dalších odstavcích. Po vyjmutí této bočnice můžete opatrně odlepit interní DPS anténu. Do bočnice poté můžete (ale nemusíte) udělat díru na reverzní konektor pro externí anténu nebo ji prostrčit mezerami v plastu ven.
Jak jste určitě zjistili, modem je opravdu lehounký a kromě jedné DPS (deska plošných spojů) je to samý tenký plast. Neprve je potřeba odstranit dvě gumové nožky, pod kterými se ukrývají dva křížové šrouby. Jakmile máte hotovo, budete potřebovat plochý šroubovák.
Nyní následuje demontáž plastů. Poměrně dlouho jsem zkoumal, jak se do zařízení dostat, protože na každé straně (i nahoře a dole) je dvojice zobáčků, které pevně drží zařízení. Zprvu jsem se snažil je skrze štěrbiny vytlačit ale nedařilo se. Když se podíváte na modem z boku, uvidíte takové obloukové bočnice. Tyto bočnice mají po svém obvodu dva malé zobáčky (nahoře i dole), ze strany blíže k diodám je ještě jeden zobáček a na zadní straně (blíže k portům) je pouze vyvýšenina. Plochým šroubovákem tedy vycvakejte od zadu do předu všechny zobáčky, až Vám zůstane oblouková bočnice v ruce. Dále už uvidíte pouze zacvaklé bílé zobáčky (dva dole a dva nahoře). Ty vycvakněte. Stejným postupem můžete demontovat i druhou bočnici. Na závěr se celé zařízení lehce rozpadne na několik plastových kousků. Opatrně při vyndavání DPS, ze přední strany i ze zadní strany jsou umístěna prodloužená tlačítka (restart/wps/on-off).
Na DPS moc nesahejte, mohla by se elektrostatickou elektřinou poškodit, také se vyvarujte detailního focení s bleskem, některé součástky by se mohli výbojem taktéž odporoučit.
Když se podíváte na desku z blízka, můžete vidět hlavní procesor (zakrytý takový podivným chladičem) s pamětí, síťový čip Broadcom BCM43222KFBG ze kterého vedou vodiče pro připojení až dvou WiFi antén. Proč se výrobce rozhodl osadit modem pouze jednou, navíc interní WiFi anténou mi není jasno. Říkal jsem si, proč tedy nepřipojit druhou anténu? Když se podíváte z blízka, na koncovém stupni před kablíkem chybí pár SMD součástek... takže bohužel.
Jak na upgrade WiFi antény a zvýšit tak dosah signálu
Během demontáže plastů jste si všimli, že podél šedého plastu vede zmíněný anténní kablík, které je z jedné strany připájený do DPS a na druhé straně k té miniaturní destičkové anténě.
Nyní je potřeba konec anténního kablíku odpájet od destičky antény. Nepájejte dlouho, aby se nepoškodila bužírka a vlákno hlavního vodiče.
Po odpájení je potřeba kabílek lehce zastřihnout, oholit na stínění a toto stínění (punčošku / oplet) lehce rozplést, aby se dalo dále připájet na zemnící části. Nyní záleží jestli chcete koncovku krimplovat na normální F konektor nebo jestli ho budete pájet. Nezapomeňte nějakým multimetrem zkontrolovat, zda-li vodiče opravdu fungují (zkuste proměřit odpor).
Pro svoji montáž jsem použil krimplovací konektor SMA FR PC-C58A, R-SMA 500hm, zásuvka (f) panelová s maticí, pro RG58, reverzní (cca 40,- kč).
Pokud máte konektor hotový, je potřeba ještě vyvrtat do šedé bočnice díru. Pokud se Vám vrtat nechce, kablík můžete prostrčit jakoukoli dírou v šasi a tím si ušetřit práci, ale mě přišlo lepší anténu přidělat tak, jak by měla. Také nemusíte využít kablík celý, ale zkrátit ho na potřebnou vzdálenost a díru udělat / nebo prostrčit na druhé straně modemu. Nezapomeňte na to, že bočnice musí pasovat zpět (kvůli cvočkům) takže nejprve zkontrolujte, zda-li bočnice sedí. Já jsem díru vyvrtal přesně mezi plastové výstuhy bočnice (jsou tam takové chlívečky). Délka kabelu s vůlí dosahovala zhruba do 2 chlívečku (tam kde byly vylisovány datumy). Nezapomeňte poté konektor přišroubovat a opravdu utáhnout, ať nemusíte modem znovu rozebírat.

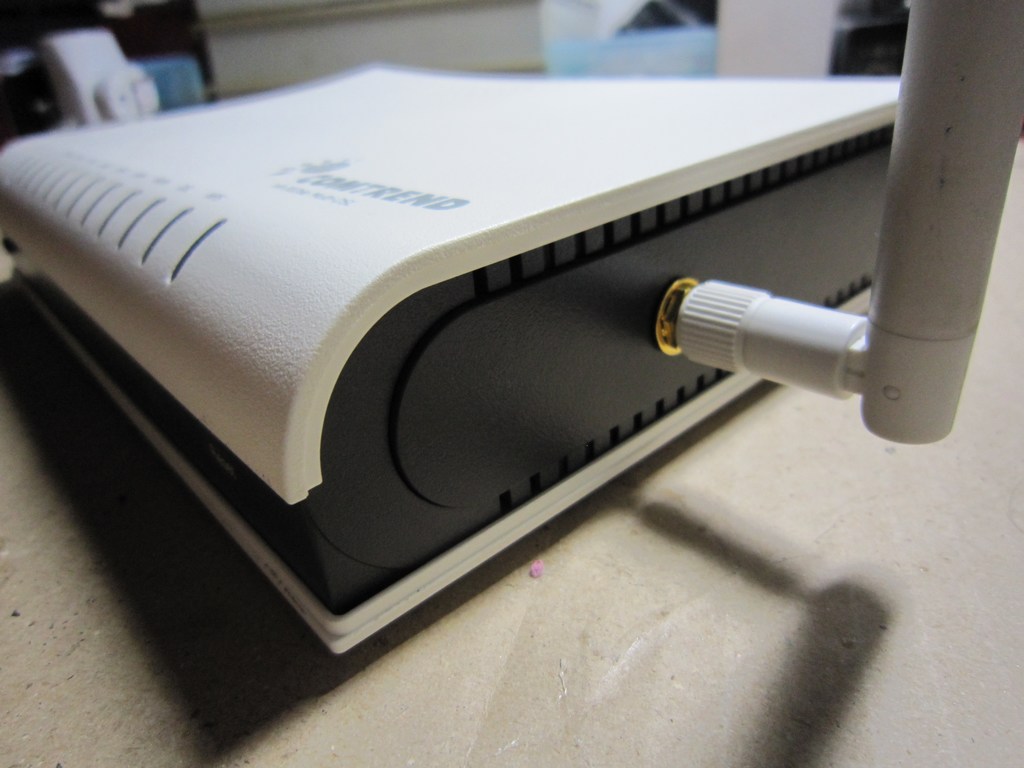

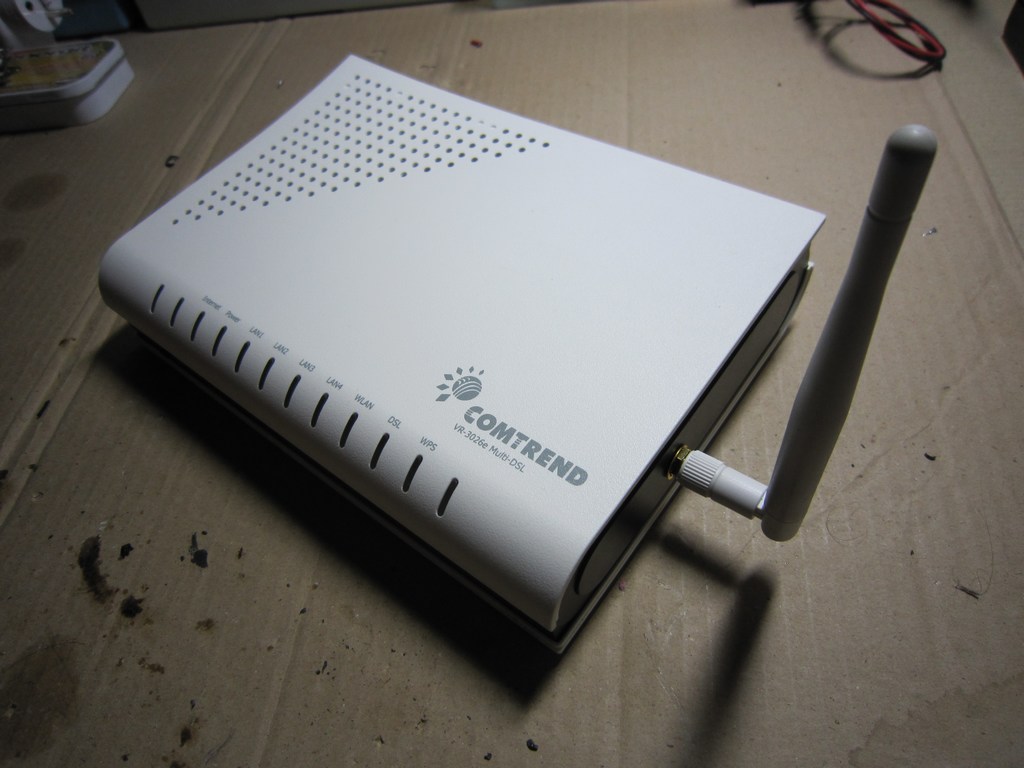

Nyní následuje finální montáž zpět do původního stavu. Vložte DPS do spodního plastu, přiložte horní plast a zacvakněte bílé cvočky zpět. Nasaďte bočnice. Zašroubujte dva křížové šroubky a vraťte gumové nožky. Hotovo.
Měření dosahu externí WiFi antény u VDSL modemu
Po připojení antény signál vzrostl opravdu asi o 100% (alespoň u mě :) přibližně, přesné měření síly signálu bohužel neproběhlo). Tam, kde jsem WiFi již nechytal, tam byl skoro plný signál.
K měření jsem používal program InSSIDer 2.1 - stahujte zdarma na stránkách http://www.metageek.net/products/inssider/, díky kterému jsem mohl vidět sílu vyzařování a útlum v dB.
Pokud si chcete udělat nějaký graf nebo statistiku síly signálu, změřte si programem InSSIder 2 současný útlum a víceméně i dosah, kam až Vaše WiFi dosáhne. Poté po úpravě modemu si můžete programem ověřit, zda-li se signál zlepšil nebo jestli je stejný. Můžete si tak i ověřit, zda-li jste celou úpravu tohoto modemu provedli bez problémů a konektor na anténu tak připájeli v pořádku.
Pokud máte zájem, rád umístím na tyto stránky nějaké Vaše srovnávací grafy či diagramy, které jsou důkazem zlepšení signálu. Mě to napadlo až po úpravě modemu a demontovat novou anténu se mi tedy už nechtělo. :-)
Důležitým faktem je také to, v jakém prostředí se modem nachází, jestli má ideální podmínky pro šíření signálu či nikoli (překážky jako silné zdi, železobeton, sklo...). U nás máme opravdu silné cihlové zdi a AP vysílá z rohu jedné místnosti.
Nastavení Wi-Fi v administraci modemu Comtrend
Na základě Vašich nápadů a tipů rozšiřuji tento návod na úpravu modemu Comtrend o konfiguraci Wi-Fi přímo v administraci tohoto modemu. Jako ukázkové nastavení bezdrátové sítě přikládám nastavení mého modemu po jednotlivých záložkách:
Basic
Základní nastavení Wi-Fi: zde nastavuji pouze zapnutí vysílání a nastavení WMF včetně názvu sítě.
Security
Nastavení zabezpečení: zde jsem vypnul z důvodu bezpečnosti a zvýšení výkonu automatickou konfiguraci WPS, nastavuji bezpečnostní šifrování Mixed WPA2/WPA-PSK (s šifrováním TKIP+AES). Pro domácí účely dostačující.
Wireless Bridge
Bezdrátové přemostění: zde nechávám nastavení ve výchozím stavu - AP mód a Bridge Restrict na enabled.
Advanced
Rozšířené nastavení Wi-Fi: zde bych věnoval větší pozornost. Uvedená konfigurace vyhovuje mým požadavkům, konfiguraci si můžete přizpůsobit samozřejmě k obrazu svému.
- Band: 2,4GHz (vysílání standardně na 2,4GHz)
- Chanell: Auto (pokud nemáte zarušené okolní pásma)
- Auto Channel Timer: 0
- 802.11n/EWC: Auto (podpora standardu N, můžete trvale vypnout a získáte pouze B/G)
- Bandwidth: 40MHz in Both Bands (rozšíření pásma z 20MHz na 40MHz při obou pásmech, bohužel nelze změnit - stále 20MHz)
- Control Sideband: Lower
- 802.11n Rate: Auto (automatické přiřazení rychlosti standardu N)
- 802.11n Protection: Auto (necháme možnost připojit se i na B/G, nikoli jen na "N")
- Support 802.11n Client Only: Off (nebudeme povolovat jen "N")
- RIFS Advertisment: Off
- OBSS Co-Existance: Enable
- RX Chain Power Save: Disable (nebudeme šetřit energii, plný výkon)
- ...
- Multicast Rate: Auto (necháme volné přepínání rychlostí)
- Basic Rate: Default (necháme výchozí přiřazení)
- ...
- XPress Technology: Disabled (zakážeme shlukování rámců)
- Transmit Power: 100% (pojedeme na plnou sílu)
- WMM (WiFi Multimedia): Enabled (uzpůsobení WiFi pro streamování multimediálního obsahu)
- WMM No Acknowledgment: Disabled
- WMM APSD: Enabled
Závěr
Po upgradu WiFi antény na modemu Comtrend VR-3026e došlo zhruba ke 100% nárůstu síly signálu (přibližně, přesné měření neproběhlo). Pokud nejste spokojeni s původním dosahem v základu, WiFi signál si touto úpravou můžete pohodlně zvýšit, připojit lze jakoukoli standardní externí WiFi anténu (se ziskem 5-10dB).
Všechny fotografie, které jsem běhm úpravy modemu pořídil, si můžete stáhnout do svého počítače ve větším rozlišení.
Celý tento návod si můžete také stáhnout do svého počítače ve formátu *.doc, *.docx, *.pdf. Tímto děkuji za doplnění panu Vilému K.
Zde je připravený návod přímo ve formátu *.pdf.
Alternativní metoda - přepnutí modemu Comntred VR-3026e do režimu Bridge
V případě, že se rozhodnete WiFi anténu neupravovat a povaluje se Vám doma (nebo v práci) jiný modem nebo router, můžete přepnout modem Comtrend do režimu bridge, kdy bude pouze zprostředkovávat VDSL konektivitu ale o všechno další (routování, přidělování IP adres, DHCP, DNS, NAT, Firewall, směrování...) se může starat jiné zařízení. Teoreticky jsou dvě možnosti, jak toho docílit.
První z možností (asi té nejlehčí) je možnost vypnutí vysílání WiFi signálu na modemu Comtrend a připojení jiného WiFi routeru k Comtrendu. Tento druhý WiFi router přepnete do režimu switch (třeba tím, že vypnete službu DHCP - necháte přidělovat IP adresy a řízení veškerého provozu na Comntrendu a ponecháte mu statickou IP adresu). Tím docílíte toho, že vysílat bude pouze ten silnější (třeba ten Váš starší) WiFi router.
Možností je i využití WiFi repeateru - opakovače, který signál modemu Comtrend zachytí a zesílí ho. I toto je možnost, jak efektivně zvýšit dosah pokrytí WiFi signálu. S těmito WiFi repeatery jsem měl zkušenost jen přímo s tímto (dnes již starším) modelem - Asus WL-330gE - (otevřít stránku výrobce), který signál dokázal zesílit tak o 300%. Tento repeater jsme používali v naší firmě, kde dokázal s přehledem pokrýt celý 3 patrový dům. Stinnou stránkou byla však o něco snížená datová propustnost (daná především technologií opakovače).
Další z možností je přepnutí modemu Comtrend do režimu bridge - aneb do režimu síťového mostu. V tomto případě se na Comtrendu vypnou všechny služby a jediné, co bude dělat bude zprostředkování VDSL konektivity. V tomto případě je potřeba "vytočit" (připojit se) skrze PPPoE připojení do sítě O2. Já jsem toto vyzkoušel s Routerboardem od MikroTiku - přesný postup popíši následně.
Comtrend VR-3026e v režimu Bridge - PPPoE MikroTik
Pokud si budete chtít Vaše síťování vylepšit a zefektivnit, zde je návod jak přepnout modem Comtrend VR-3026e do režimu Bridge. Tento návod se bude určitě hodit všem, kdo využívá routery od MikroTiku nebo o nich uvažuje.
Samotné přepnutí modemu do režimu bridge se provádí přímo v administraci modemu. Já jsem upgradoval na poslední verzi firmwaru a následně povypínal všechno, co bych už nevyužil (vypnul jsem wifi, směrování portů, NAT, atp) protože všechny síťové služby nechám pouze a jen v režii MikroTiku.
V administraci klikněte na Advanced Setup > WAN Service - kde uvidíte tabulku (seznam) se čtyřmi WAN službami - všechny je označte a smažte. Následně rozklikněte v menu Layer2 Interface, kde musíte odstranit všechny ADSL a VDSL rozhraní (jak ATM tak PTM). Tím jste vymazali přednastavené připojení od O2 na tento modem. Nyní musíme vytvořit nový interface, který využijeme jako službu, přes kterou náš MikroTik bude vytáčet VDSL PPPoE připojení.
Nyní vytvoříme nové PTM (DSL) - VDSL rozhraní - v krátkém průvodci zvolte: Select DSL Latency - Path 0, Select PTM Priority - Normal Priority, Select Connection Mode - VLAN MUX Mode, Selectr IP QoS - Strict Prioriy a nyní už jen kliknout na Apply/Save a nové rozhraní je vytvořeno.
Následně opustíme stránku Layer2 Interface a vrátíme se v menu do WAN Service, kde vytvoříme novou službu - z roletky vybereme ptm0/(0_0_1) a pokračujeme tlačítkem Next - dále zvolíme WAN Service Configuration - Bridging, v Enter Service Description necháme na br_0_0_1 a nyní důležité - Enter 802.1P Priority - 0 a Enter 802.1Q VLAN ID - 848 a potvrdíme tlačítkem Add. Tím jsme vytvořili novou službu, přes kterou budeme vytáčet naše Bridge připojení. Tím naše konfigurace Comtrend modemu končí - nyní je přepnut do režimu Bridge.
V MikroTiku vytvoříme nový interface - PPPoE Client, který pojmenujeme třeba "O2_VDSL". Dole v Interfaces vybereme ethernet port, se kterým jste připojeni do Comtrendu. V záložce Dial Out nastavíme User: o2 a Password: o2, zaškrtneme pouze Add Default Route a v poli Allow zaškrtneme pap, chap, mschap1, mschap2. Potvrdíme a počkáme na vytočení PPPoE VDSL, mělo by to být hned. Na závěr vytvoříme v nastavení firewallu - NAT - masquerade - scnat, aby se nám připojení překládalo do naší sítě. Hotovo :)
Alternativní VDSL modem
Pokud se nechcete zabývat těmito "O2 klasikami", které O2 nabízí ke svým službám, existuje samozřejmě prvotřídní zařízení s názvem FRITZ!Box 7390 (Německo), který nabízí tzv. All In One řešení - viz: www.avm.de. Předností tohoto zařízení jsou 4 plně gigabitové LAN porty, WiFi se standardem B/G/N (max 300 MBit/s) na 2.4GHz a 5GHz, dva porty USB...
O2 má ve své nabídce pro své "náročné" zákazníky nižší model (než výše uvedený) s názvem FRITZ!Box Fon WLAN 7270 - viz: www.o2.cz.
Podělte se...
Poděte se s námi o Vaše fotografie při realizaci úpravy modemu Comtrend!
Saša:
Miloslav:
Michal
Zde jedna pěkná "designovka v černém", moc povedené! :)
Upozornění
Tato stránka slouží pouze jako informační médium, autor tohoto článku na této stránce nezodpovídá za škody vzniklé touto úpravou modemu Comtrend VR-3026e. Rovněž nebere žádnou odpovědnost za případnou újmu na zdraví vzniklou úrazem elektrickým proudem. Autor tohoto článku nepřijímá záruku na správnost tohoto zveřejněného návodu na úpravu výše uvedeného zařízení. Nároky na odškodnění na základě změn, úprav, chyb nebo vynechání jsou zásadně vyloučeny. Všechny registrované nebo jiné obchodní známky zde použité jsou majetkem jejich vlastníků. Uvedením zde nejsou zpochybněna z toho vyplývající vlastnická práva.
Dále upozorňuji, že zásahem do zařízení ztrácíte záruku na zařízení (na modem), tj. na případné reklamace nebo vrácení modemu nemusí být brán zřetel. Úpravu modemu děláte pouze na vlastní zodpovědnost.
Úprava jiných modemů
Některé modemy / routery jsou řešeny taktéž pomocí integrovaných WiFi antén. U některých typů lze obdobným způsobem upravit zařízení tak, aby k němu šla připojit externí WiFi anténa. Pokud jste něco obdobného zkusili, podělte se s námi o Vaše zkušenosti! :)
Úprava UPC modemu Cisco 3925
Mám velmi pozitivní zkušenosti s úpravou wifi antény UPC modemu Cisco 3925, který praktikuje stejnou metodu jako náš Comtrend - používá dvě malé DPS anténky. Absolutní výhodou tohoto zařízení je to, že modem v sobě má přímo mini PCI bezdrátový modul s možností připojení dvou pigtailů (třeba těchto) s reverzními koncovkami pro připojení běžné wifi antény. Nenásilně jen přecvaknete pigtaily a hotovo :) Viz ukázková fotografie (tímto děkuji panu Karlovi).
Kontakt
Pokud Vás zajímají podrobnosti nebo byste se chtěli na něco zeptat, můžete mi napsat na e-mail: lukas@michnzee.net.
Stránka vytvořena 6.1.2012, poslední aktualizace stránky dne 12.05.2013, počet unikátních návštěv od spuštění: 14 648, počet zobrazení stránky: 17 810.
Tento návod se nachází na stránkách http://comtrend.michnzee.net.
Líbí se Vám tento článek? Můžete sdílet i pro ostatní :)
© Michnzee portal 2012, www.michnzee.net
